SERVIS TV LG SLIM GAMBAR GARIS VERTIKAL

Oke teman teman jumpa lagi dengan saya di awal tahun 2019, Oh ia sebelumnya saya ucapkan selamat tahun baru muda mudahan reskinya pada lancar tulisan perdana di awal tahun ini mengenai kerusakan tv Lg ultra slim model NO. 21FU4RD gambar garis horisontal suara normal

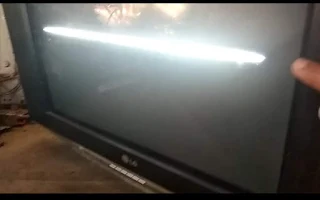

Sebelum kita lanjut mari kita bedah sedikit perbedaan kerusakan gambar garis horisontal dengan gambar garis vertikal pada tv tabung sebagai seorang teknisi pada umumnya apabila kita menjumpai kerusakan di bagian blog vertikal maka istilah yang kita pakai misalnya Cara mengatasi kerusakan tv gambar garis vertikal,padahal itu sebenarnya garis horisontal seperti gambar di bawah ini.

Jadi kesimpulannya Horisontal adalah garis mendatar sementara vertikal adalah garis tegak lurus/garis berdiri atau dengan kata lain apabila tejadi kerusakan di blok vertikal maka gejala yang nampak di layar tv adalah garis horisontal/garis mendatar begitu pula sebaliknya  sebaliknya apabila kerusakan di blok horisontal maka gejala yang nampak adalah garis vertikal/tegak lurus

cara mengatasi kerusakan tv lg slim layar garis horisontal

Sampai di sini mudah mudahan bisa sedikit tercerahkan

Kita lanjut ke solusi perbaikan

Coba bongkar tvnya  pertama tama cek rangkaian vertical coba ukur pin ic vertical LA78141 ternyata memang ada short di pin 3(pump up) dan pin 5(vert Out) mungkin ini yang menyebabkan tv tidak protek tidak seperti yang saya jumpai sebelumnya VCC Vertical short dengan ground tv star sesaat muncul garis horisontal lalu protek, Tampak juga ada dua elco yang bocor sepertinya kelebihan tegangan

langsung panaskan solder untuk mengganti ic vertical tapi pandangan mata tertuju pada sebuah jumper FR403 yang seharusnya ada resistor dengan nilai 1,2 Ohm 1 watt sebagai pembatas tegangan B+115 volt ke play back tapi mungkin tehnisi sebelumnya tidak menemukan part pengganti sehingga di jamper langsung, pada hal pengaruhnya sangat sensitif. Karena bisa menyebabkan tegangan B + over dan menurut pengalaman saya dengan mengganti resistor ini dengan selisih terlalu jauh dapat menyebabkan tv protek

Tv lg slim protek

Setelah mengganti semua komponen yang rusak.Kedua Elco yang bocor nilainya 1000mf 35V, 100mf 35V,Fr 403 1,2 Ohm 1 watt, ic LA78141 selanjutnya pengukuran tegangan B+ 115volt nampaknya sudahnormal,  lanjut ke tegangan vertical juga sudah normal 26 volt

Sekarang siap di nyalakan tp belum sampai 5 menit tiba-tiba tv langsung stby di tandai dengan gambar seperti di zoom jadi gambar posisi depan seperti di zoom kalau posisi jauh seperti ketarik terpaksa bongkar lagi tv nya di temukan tr horisontal short dan fr 403 putus setelah di lakukan pengecekan penyebabnya C407 183j 630volt sudah kering capasitasnya karna kesulitan mencari part saya ganti dengan nilai 223j 630volt dan hasilnya cling

Sedangkan untuk kerusaka vertical protek bisa lihat link video berikut


Oke sekian dulu semoga bermanfaat..
